產品用途
用 途
本產品廣泛適用于：石油、化工、冶金、電力、造紙、煙氣脫硫、除塵、食品制藥和合成纖維等部門。
適用溫度：-20℃~150℃。
核心技術
專利名稱：防腐襯塑葉輪
專 利 號： ZL200820038733.4
標準化設計
GF型管道式耐腐蝕離心泵產品的標記、性能和尺寸均采用JB/T6878.1-93 ，制造技術條件采用JB/T6878.2-93
，并參照國內同類產品的先進標準設計。
產品特點：
1、GF系列襯氟管道泵為立式結構 ，進出口口徑相同
，且位于同一中心線上；
2、葉輪直接與電機軸連接，高效、節能、低噪音，能有效的平衡泵運轉產生的徑向和軸向負荷；
3、軸封采用先進的外裝式波紋管機械密封靜環選用氧化鋁陶瓷，動環采用四氟填充材料（根據用戶特殊工況專配其他材質），耐磨耐腐，密封性好，有效的增長了機械密封的使用壽命；
4、結構簡單，易維護，占地面積小，在檢修更換葉輪、密封等易損件時，無需拆卸管道。
型號意義
80 GF – 32
80-----進出口直徑：80mm
GF-----襯氟管道泵
32-----揚程：32m

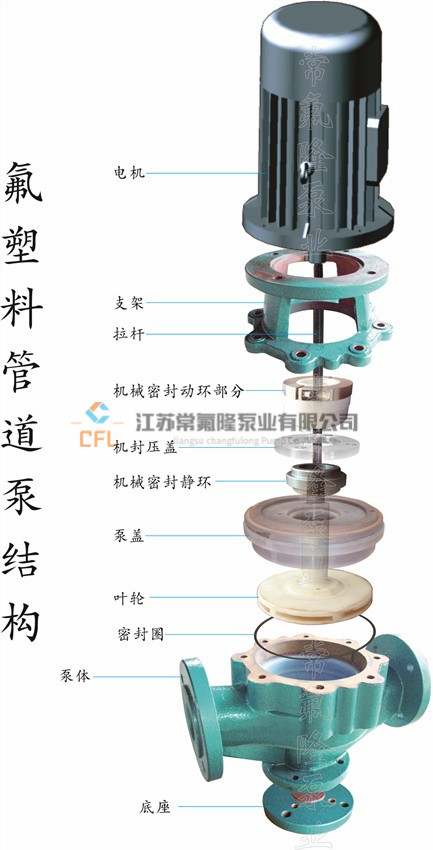

設計特點
一、產品特點：
1、泵為立式結構，進出口口徑相同，且位于同一中心線上，如加上防護罩則可置于戶外使用。
2、葉輪直接安在電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平衡，振動噪音很低。
3、軸封采用普通型和耐顆粒型的機械密封和機械密封組合
，耐磨耐腐
，能有效地增長機械密封的使用壽命。
4、可根據使用要求即流量和揚程的需要采用泵的串
、并聯運行方式。
二、設計特點：
（1）泵為立式結構，進出口口徑相同，且位于同一中心線上
，可象閥門一樣安裝于管路之中，外形緊湊美觀
，占地面積小
，建筑投入低，如加上防護罩可置于戶外使用
（2）葉輪直接安在電機的加長軸上，軸向尺寸短，結構緊湊，泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平穩，振動噪音很低。
（3）軸封采用機械密封或機械密封組合，采用進口鈦合金密封環、中型耐高溫機械密封和采用硬質合金材質，耐磨密封，能有效地增長機械密封的使用壽命。
（4）安裝檢修方便，無需拆動管路系統，只要卸下泵聯體座螺母即可抽出全部轉子部件。
（5）可根據使用要求即流量和揚程的需要采用泵的串、并聯運行方式。
（6）可根據管路布置的要求采用泵的豎式和橫式安裝。

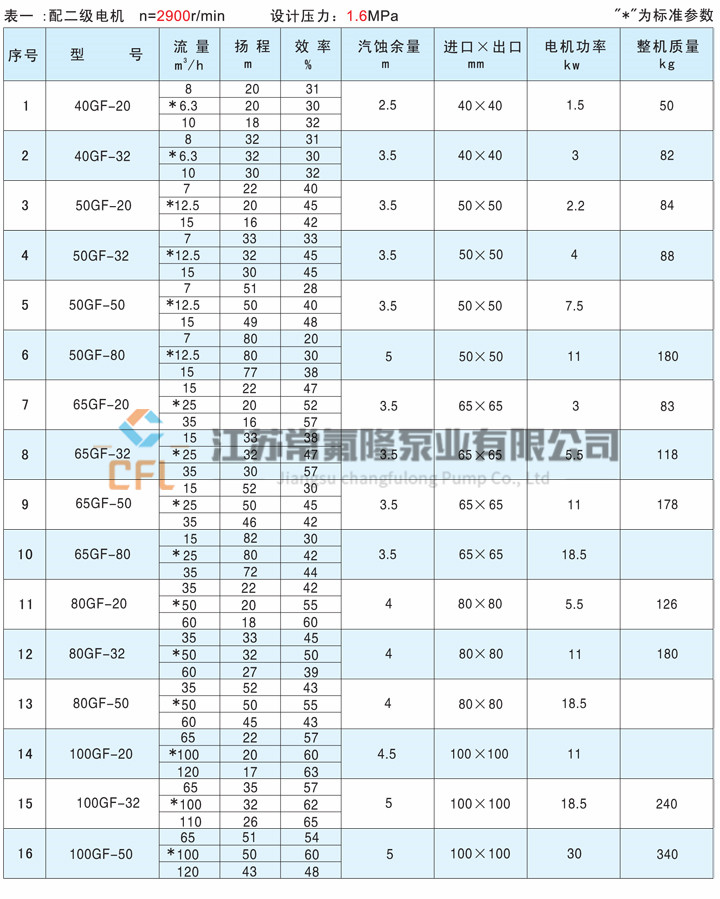

型號及參數：
