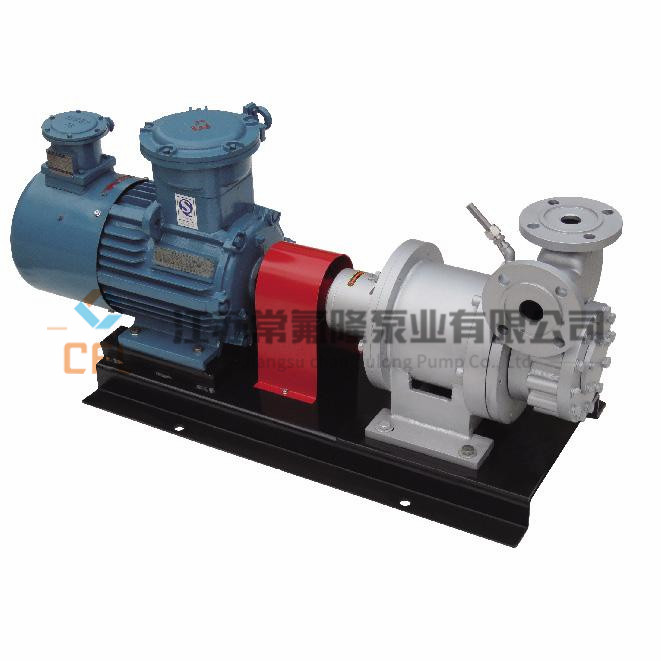

產品概述：
CWB型磁力驅動旋渦泵（簡稱磁力旋渦泵）是將永磁聯軸器的工作原理應用于離心泵的新產品
，設計合理、工藝先進
、具有全密封
、無泄漏、低流量、高揚程
、耐腐蝕的特點，其性能達到國外同類產品的先進水平
。
磁力泵以靜密封取代動密封
，使泵的過流部件處于完全密封狀態，徹底解決了其它泵機械密封無法避免的跑
、冒
、滴之弊病
。磁力泵選用耐腐蝕、高強度的工程塑料
、剛玉陶瓷
，不銹鋼等作為制造材料
，因此它具有良好的抗腐蝕性能
，并可以使被輸送介質免受污染。
型號意義

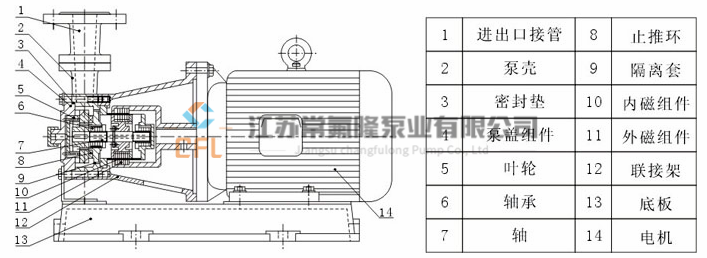

產品結構及特點
CWB型磁力驅動旋渦泵（簡稱磁力旋渦泵）是將永磁聯軸器的工作原理應用于旋渦泵的新產品
，設計合理
、工藝先進
、具有全密封、無泄漏
、低流量
、高揚程
、耐腐蝕的特點，其性能達到國外同類產品的先進水平
。
CWB型磁力驅動旋渦泵以靜密封取代動密封，使泵的過流部件處于完全密封狀態
，徹底解決了其它泵機械密封無法避免的跑、冒
、滴之弊病
。
CWB型磁力驅動旋渦泵選用耐腐蝕
、高強度的工程塑料、剛玉陶瓷
，不銹鋼等作為制造材料
，因此它具有良好的抗腐蝕性能
，并可以使被輸送介質免受污染
。
CWB型磁力驅動旋渦泵是一種葉片泵
。主要由葉輪、泵體和泵蓋組成
。葉輪是一個圓盤
，圓周上的葉片呈放射狀均勻排列
。泵體和葉輪間形成環形流道
，吸入口和排出口均在葉輪的外圓周處
。吸入口與排出口之間有隔板，由此將吸入口和排出口隔離開
。我們將泵內的液體分為兩部分：葉片間的液體和流道內的液體
。當葉輪旋轉時，在離心力的作用下
，葉輪內液體的圓周速度大于流道內液體的圓周速度
，形成“環形流動”。又由于自吸入口至排出口液體跟著葉輪前進
，這兩種運動的合成結果
，就使液體產生與葉輪轉向相同的“縱向旋渦”
。因而得到旋渦泵之名
。
需要特別指出的是
，液體質點在泵體流道內的圓周速度小于葉輪的圓周速度
。在縱向旋渦過程中
，液體質點多次進入葉輪葉片間
，通過葉輪葉片把能量傳遞給流道內的液體質點。液體質點每經過一次葉片
，就獲得一次能量
。這也是相同葉輪外徑情況下
，旋渦泵比其它葉片泵揚程高的原因
。并不是所有液體質點都通過葉輪,隨著流量的增加，“環形流動”減弱
。當流量為零時
，“環形流動”強
，揚程高。由于流道內液體是通過液體撞擊而傳遞能量
。
產品特點
1.高揚程.小流量.比轉數一般小于40
2.結構簡單.體積小.重量輕
3.具有自潤滑回路.減小葉輪CWB型磁力驅動旋渦泵徑向力
4.采用懸臂葉片.減小葉輪徑向力
5.隨輸送介質介質黏度增加,泵的效率急劇下降,因而介質度因不大于5×10-6M3/S。
安裝使用與維護
安裝和使用
(一)磁力泵應水平安裝
，不宜豎立，對于特殊要求垂直安裝的場合
，電機務必朝上
。
(二)當抽吸液面高于泵軸心線時
，起動前打開吸入管道閥門即可，若抽吸液面低于泵軸心線時
，管道需配備底閥
。
(三)泵使用前應進行檢查
，電機風葉轉動要靈活，無卡住及異常聲響
，各緊固件要緊固。
(四)檢查電機旋轉方向是否與磁力泵轉向標記一致
。
(五)泵起動前先打開進出口閥門，待泵進入正常工作狀態后
，再將排出閥調到所需開度。
(六)泵停止工作前
，應先全開排出閥門
，然后停機再關閉吸入管閥門
。
使用注意事項
(一)因磁力泵軸承的冷卻和潤滑是靠被輸送的介質
，所以絕對禁止空運轉，同時避免在工作中途停電后再啟動時所造成空載運轉。
(二)被輔送介質中
，若含有固體顆粒
，泵入口要加過濾網：如含有鐵磁質微粒
，需加磁性過濾器
。
(三)泵在使用中環境溫度應小于40℃
，電機溫升不得超過75℃
。
(四)被輸送的介質及其溫度應小于100℃，密度不大于1600kg/m3
，粘度不大于5×10-6m2/S的不含硬顆粒和纖維的液體。
(五)對于輸送液為易沉淀結晶的介質
，使用后應及時清洗
，排凈泵內積液
。
(六)磁力泵運行1500小時后
，應拆檢軸承和端面動環的磨損情況
，若軸承和軸套的間隙大于0.5～1mm
，葉輪軸向竄動1.5～2mm時，應更換軸承和軸向動環
。
(七)本系列泵在使用時必須有專業人員進行安裝
，安裝時必須有效接地
，詳見接線圖。
(八)本系列泵內外聯軸器采用高性能永磁材料
，可能對下列器件產生潛在危害
，請將下列器件與本系列泵保持距離
。如：心臟起博器
、信用卡、磁卡
、計算器、計算機磁盤
、手表等。

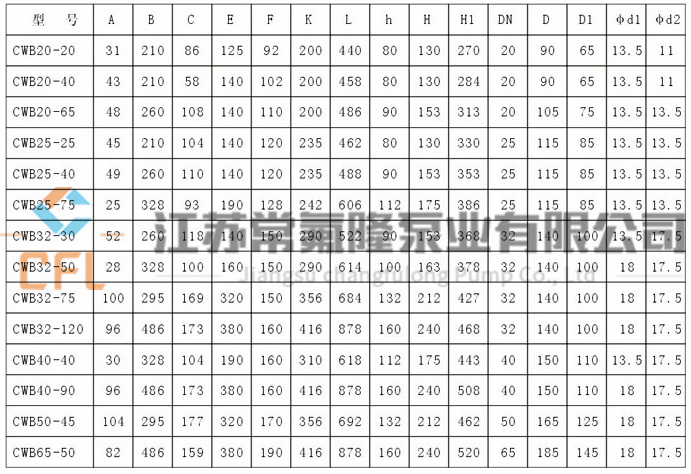

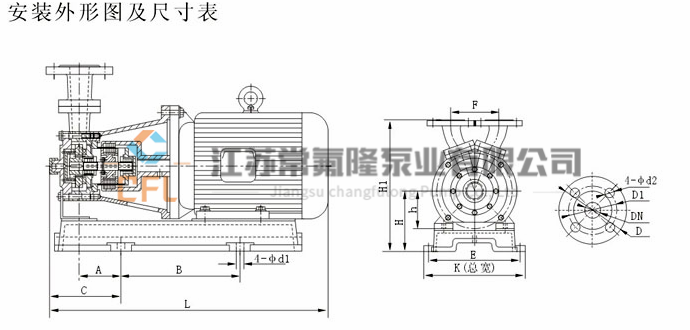

安裝尺寸
